產品簡介

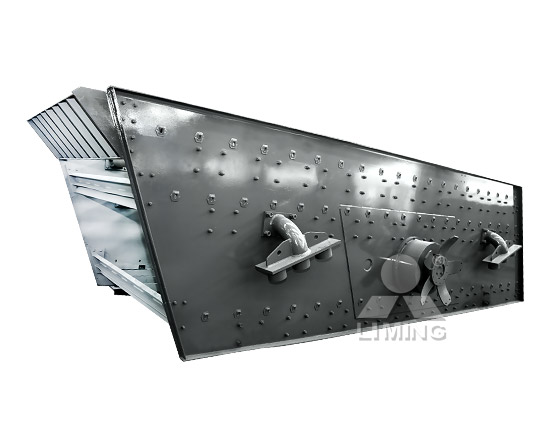

YKN系列圓振動篩是在二十多年振動篩設計經驗基礎上，結合國際的振動篩制造技術開發成功的高強度大激振力的圓振動篩。適用于處理含水分不大于5%、塊度大、散密度大的各種礦石、巖石等，主要用于建材、礦山、化工、水泥等工業部門的篩分作業。
工作原理
YKN系列振動篩主要由電機傳動部，中間軸部件，撓性聯軸器，激振器組件，篩框組件等部分組成。
YKN系列振動篩采用偏心塊作激振源來帶動篩體作圓振動，其工作原理是：篩框通過彈性支撐在底座（或基礎）上，偏心塊件安裝在軸上，軸通過軸承和軸承座安裝在篩框的側板上，主軸旋轉時帶動偏心塊旋轉，偏心塊產生的慣性力迫使篩框產生振動。隨著電動機連續運行，篩機作近似圓軌跡運動，實現篩分作業。
產品賣點
振幅更大，效率更高
激振器采用外置式塊偏心結構，相對軸偏心振動器提高了激振力，減輕了重量，振幅更大，篩分效率更高。激振器通過調整副偏心塊的數量，可滿足不同激振力要求，適應不同振幅要求。
優化設計，運行平穩
運用有限元分析技術對篩框進行優化計算。電機與激振器聯接采用撓性聯軸器，使力矩的傳動沒有軸向力的傳遞，從而運行更平穩。
維修方便，安裝靈活
采用同步齒形帶結構，與齒輪同步器相比，重量輕，維修方便。激振器之間用萬向節聯接，安裝更換靈活。
受力均勻，強度大
側板采用整體折彎件，不易產生焊接裂紋。側板與橫梁、前后橫撐之間采用環槽鉚釘聯接，整體受力均勻，強度大。
產品參數

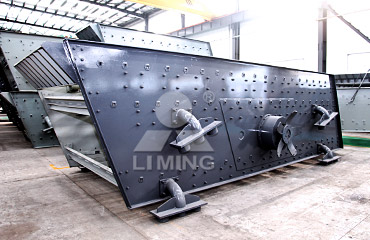

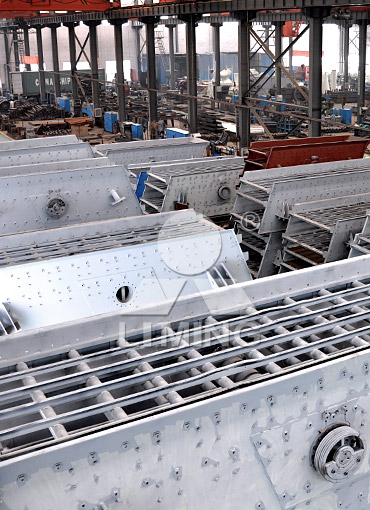

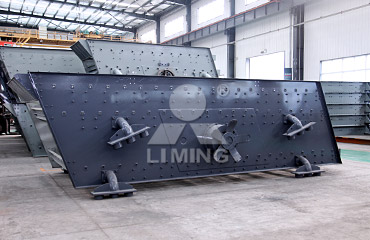

產品圖集
